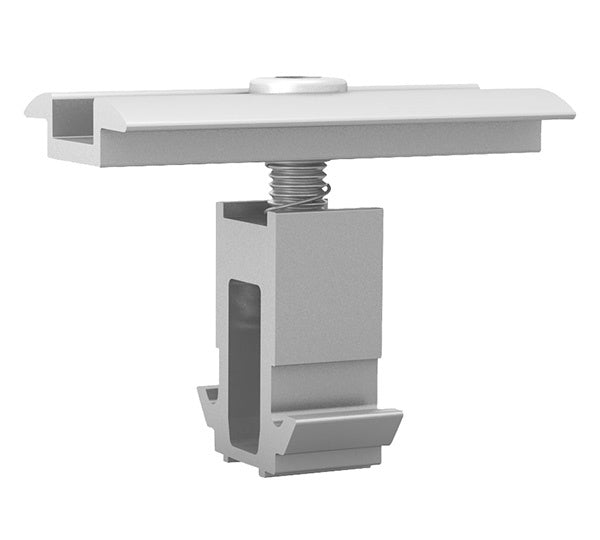

K2 Systems universal mittklämma MiniClamp MC för trapetsformad plåt 30-50mm

K2 Systems PV Universal Mittklämma Set MiniClamp för trapetsformad plåt 30-50mm

Universellt mittklämmset för montering av solmoduler på K2 MiniRail-, MicroRail-, Dome 6- eller Dome V-system inklusive skruv och fjäder.
Material: aluminium (EN AW 6063 T66, EN AW 6082 T6), rostfritt stål (1.4301)

Vänligen välj önskad färg ovan.

Vi kan endast beställa denna K2 Systems-produkt åt dig med ett minsta ordervärde på 500 € netto (totalt för alla K2-produkter). Tyvärr måste vi annullera K2 Systems-beställningar med ett lägre värde.

Du kommer också att behöva extra ändklämmor .

Fördelar med MiniRail-systemet

MiniRail-monteringssystemet för PV-system från K2 Systems har utvecklats specifikt för trapetsformade plåttak . Det imponerar med sin enkelhet och mångsidighet. Dess få komponenter möjliggör snabba och enkla ändringar av modulorientering.

• Det innovativa kortskensystemet är strukturellt optimerat. Installationen är snabb och enkel.
• Universell modulklämma och moduljustering : Den universella modulklämman kan roteras 90°, vilket möjliggör liggande och stående montering som rutnätsmontering.
• 5° höjd med MiniFive: Detta leder till högre avkastning tack vare den optimerade strålningsvinkeln och förbättrad bakre ventilation.
• Monteringssystemet är optimerat för lagring och transport, vilket ger dig en hög planeringssäkerhet .

Tekniska data: MiniRail-system

Användningsområde: Snittande tak med trapetsformad plåt eller sandwichpaneler, taklutning: 5°-75°

Modulorientering: horisontell eller vertikal

Material: Aluminium (EN AW-6063 T66 / EN AW-6082 T6); EPDM

MiniRail-mått: 385 mm lång x 78,2 mm bred x 23 mm hög

Infästning: Skruvas in i takbeläggningen med självgängande tunnplåtsskruvar

Höjd med MiniFive: ca 5°

Krav:

• Plåttjocklek: = 0,5 mm (stål och aluminium)
• Sandwichpaneler: Tillverkarens godkännande krävs
• Platt stöd runt borrhålet: Ø = 20 mm
• Ramhöjd moduler: 30-50 mm
• Pärlbredd: minst 22 mm (utdata för det projektspecifika minimimåttet i Base On Report)
• Högt pärlavstånd: 101?–350? mm beroende på pärlbredd

K2 Base: Planera ditt monteringssystem online

Med den kostnadsfria onlineprogramvaran K2 Base kan du enkelt planera ditt monteringssystem online. Programvaran är alltid uppdaterad och plattformsoberoende och tillgänglig via din webbläsare.

Planeringen baseras på satellitbilder från Google Maps . Grafiska ritverktyg för tak och moduluppsättningar, samt exakt last- och ballastplanering , finns också tillgängliga. I slutet av processen får du en projektplan som PDF som bland annat innehåller projektdata, monteringsplan, artikellista och strukturanalys .

Som kund hos oss kan du helt enkelt ange "inutec solarcenter" under "Företag" när du registrerar dig hos Base.

Nedladdningar - K2 Systems monteringssystem trapetsformad plåt

Datablad - Minirail-system (PDF, 601 KB)
