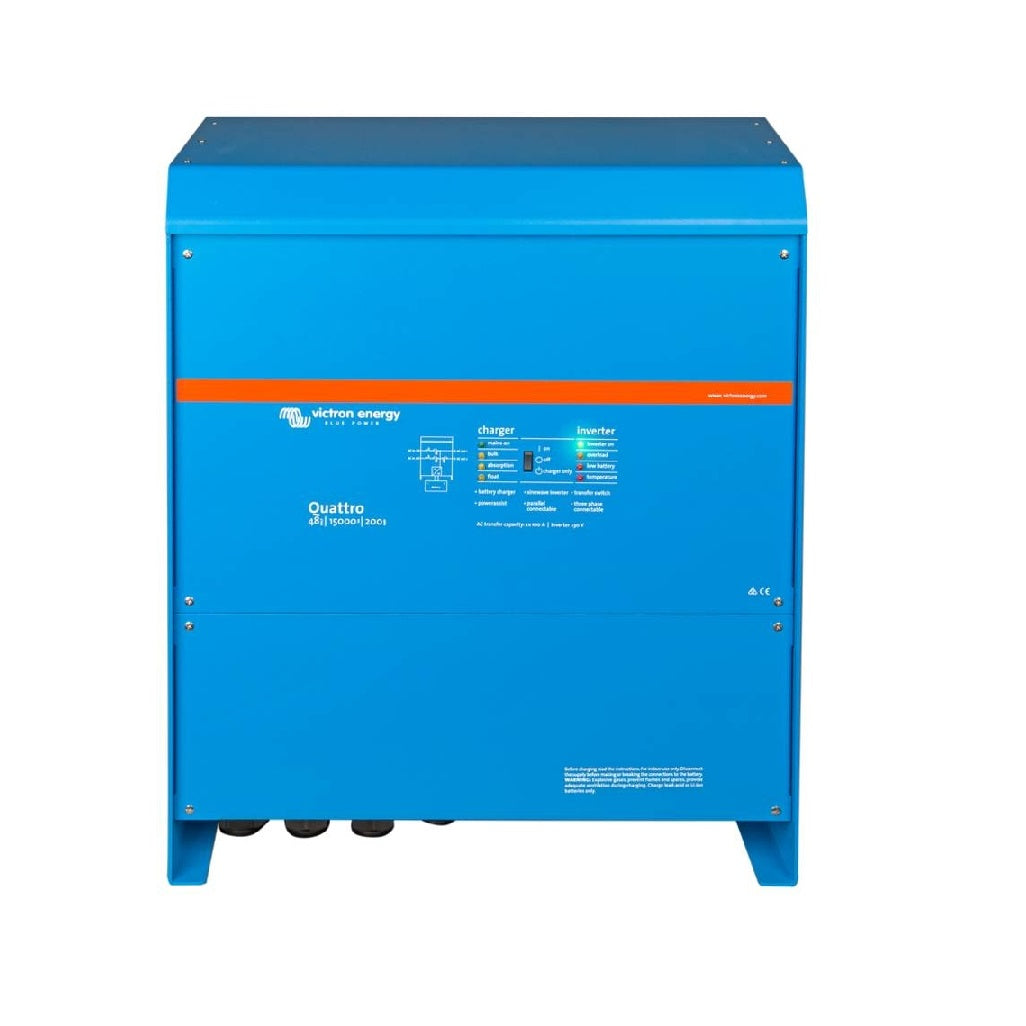

Victron Energy Quattro 48/15000/200-100/100 230V VE.Bus

Victron Energy Quattro 48/15000/200-100/100 230V VE.Bus

Quattro 48/15000/200-100/100 to połączenie falownika sinusoidalnego 48 V o mocy 15000 W, niezwykle wydajnej ładowarki akumulatorów oraz przełącznika transferowego. Posiada dwa wyjścia AC i dwa wejścia AC, każde wyposażone w przełącznik transferowy 100 A. Quattro można wygodnie podłączyć do dwóch niezależnych źródeł zasilania, przy czym Quattro automatycznie łączy się z aktywnym źródłem zasilania.

Quattro został zaprojektowany tak, aby w przypadku awarii zasilania itp., wyjście główne przejęło zasilanie wszystkich podłączonych urządzeń. Gwarantuje to nieprzerwane zasilanie , ponieważ Quattro przejmuje zasilanie w ułamku sekundy, dzięki czemu awaria urządzeń elektrycznych, takich jak komputer, nie jest rejestrowana. Eliminuje to wszelkie przerwy w pracy. Drugie wyjście dostarcza zasilanie tylko wtedy, gdy na jednym z wejść Quattro dostępne jest zasilanie prądem przemiennym.

rumak

Zintegrowana i równie wydajna ładowarka akumulatorów zapewnia imponujące 200 A, umożliwiając ładowanie nawet dużych akumulatorów. Zintegrowany konwerter napięcia sinusoidalnego 48 V przetwarza prąd z akumulatora na napięcie przemienne 230 V. Sinusoida umożliwia podłączenie wrażliwych urządzeń elektronicznych. Każde wejście prądu przemiennego posiada przełącznik 100 A. Pozwala to na szeroki zakres zastosowań, nawet w przypadku podłączenia do sieci energetycznej.

Połączenie równoległe i konfiguracja 3-fazowa

Quattro umożliwia równoległe połączenie do sześciu urządzeń , dzięki czemu na przykład sześć jednostek 48/15000/200 może generować moc wyjściową 54 kW/60 kVA lub prąd ładowania 840 A. Trzy jednostki można połączyć w konfiguracji trójfazowej. Równocześnie można połączyć do sześciu zestawów po trzy urządzenia w każdym.

Kontrola mocy

Quattro jest wyposażony w bardzo wydajną ładowarkę akumulatorów . Pobiera dużą ilość energii z generatora lub zasilania brzegowego, a jej maksymalną moc można regulować za pomocą panelu Multi Control. Quattro uwzględnia również inne podłączone urządzenia elektroniczne i wykorzystuje tylko pozostałą energię do ładowania. Zapobiega to przeciążeniu generatora lub zasilania brzegowego.

PowerAssist

PowerAssist z PowerControl umożliwia Quattro obsługę alternatywnych źródeł zasilania o zbyt niskiej mocy. Podczas szczytowego obciążenia Quattro zapewnia, że niski pobór mocy jest uzupełniany energią z akumulatora.

System kopii zapasowych

Quattro 48/15000 może być stosowany zarówno w systemach fotowoltaicznych podłączonych do sieci, jak i poza nią, a także w wielu innych alternatywnych systemach energetycznych. Dostępne jest oprogramowanie do wykrywania awarii sieci.

Prosta konfiguracja systemu

Konfiguracja pojedynczego urządzenia zajmuje zaledwie kilka minut, dzięki procedurze ustawiania przełączników DIP. Systemy równoległe i trójfazowe można skonfigurować za pomocą oprogramowania VE.Bus Quick Configure i VE.Bus System Configurator.

Opcje monitorowania i kontroli


Urządzenia Quattro 48/15000 można monitorować i sterować lokalnie lub zdalnie przy użyciu monitora baterii, panelu sterowania Multi Control Panel, panelu zasilania Ve.Net Blue Power Panel, panelu sterowania Color Control Panel, smartfona lub tabletu (Bluetooth Smart), laptopa lub komputera (USB lub RS232) lub pilota Victron Ethernet Remote, pilota Victron Global Remote i panelu sterowania Color Control Panel do zdalnego sterowania.

Zdalna konfiguracja

Po podłączeniu systemów z Panelem sterowania kolorami do sieci Ethernet można uzyskać do nich dostęp zdalny i zmieniać ich ustawienia.
