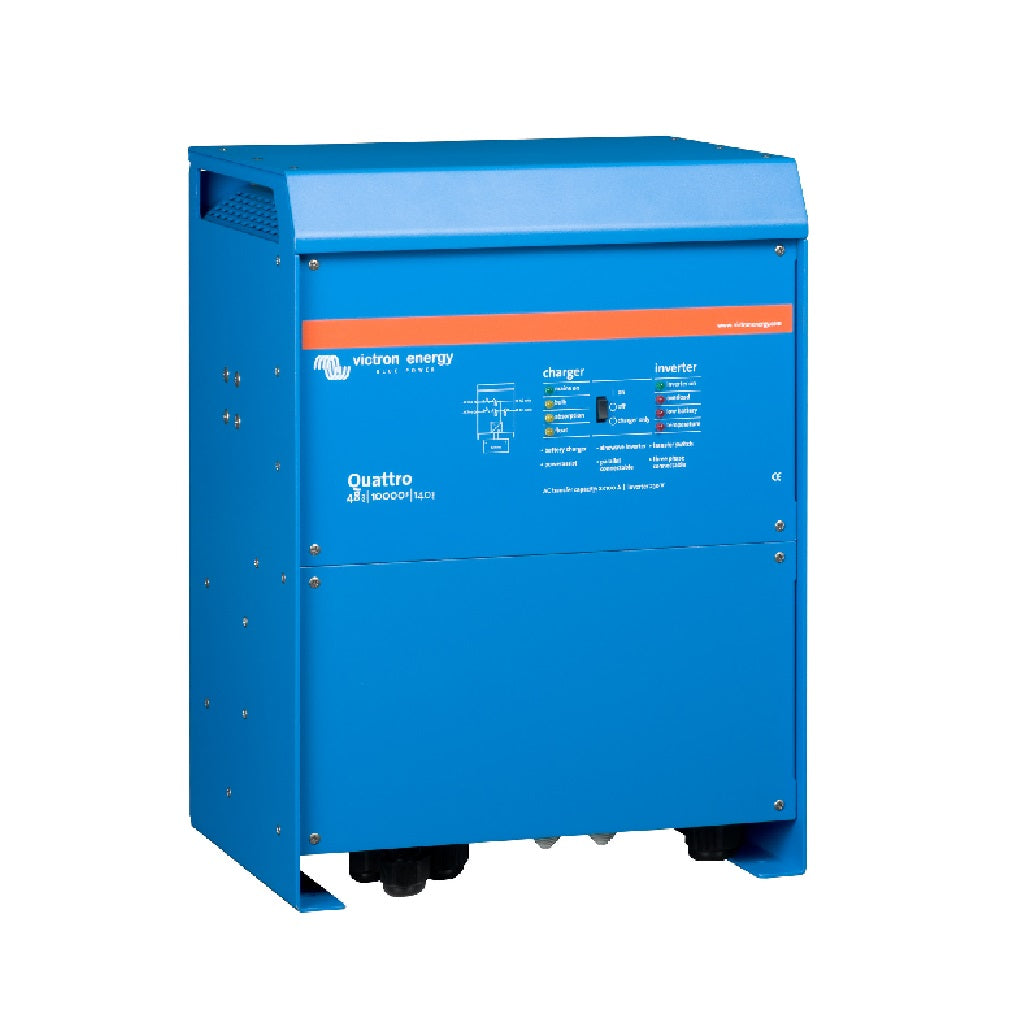

Victron Energy Quattro 48/10000/120-230V VE.Bus

Victron Energy Quattro 48/10000/120-230V VE.Bus

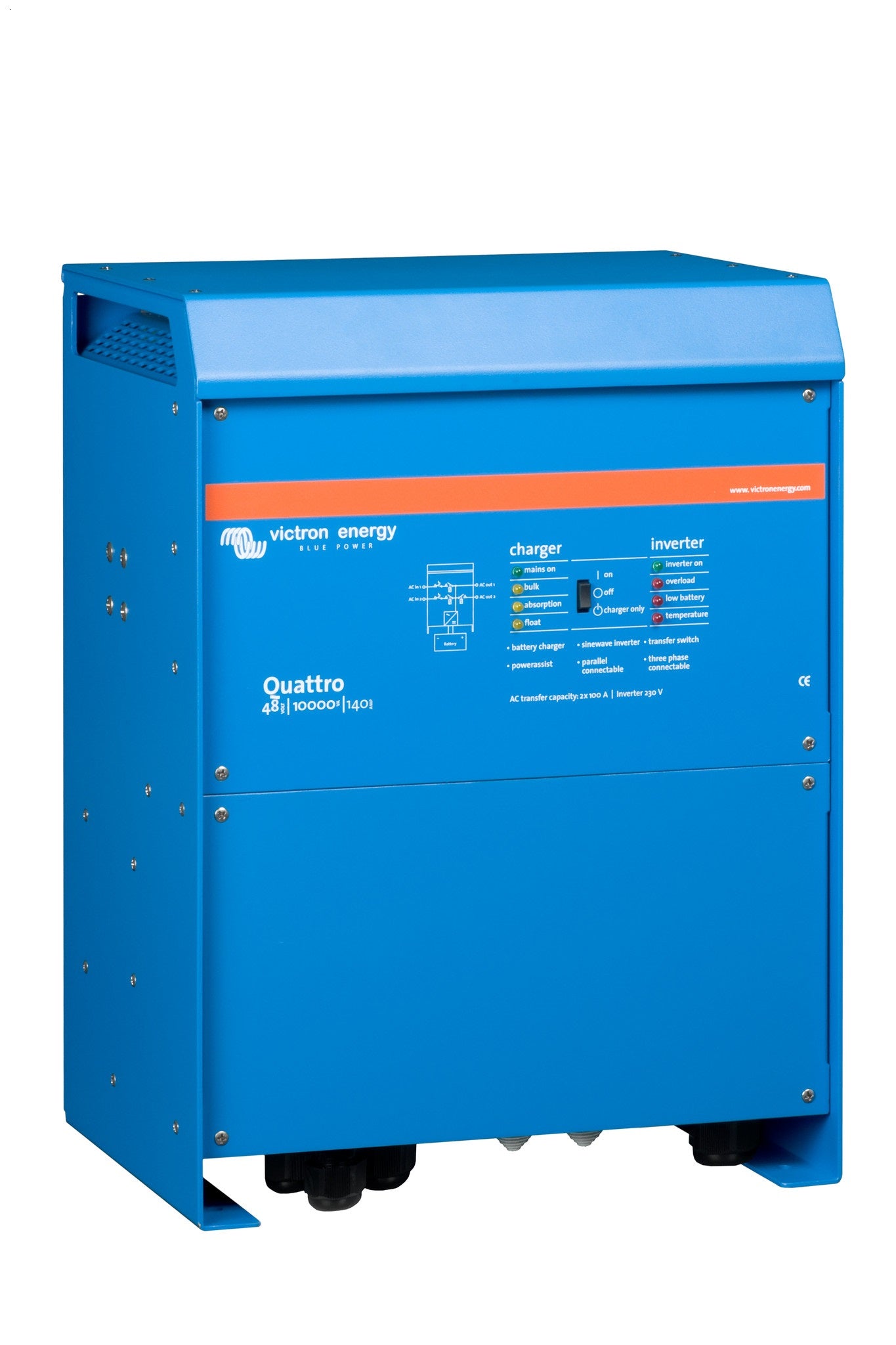

• Quattro 48/10000/140-100/100 120V VE.Bus
• Quattro 48/10000/140-100/100 230V VE.Bus

Quattro 48/10000/140-100/100 är en enhetskombination som består av en 48V 8000W sinusvågväxelriktare, en kraftfull batteriladdare och en omkopplare. Den har två AC-utgångar och två avbrottsfria AC-ingångar, var och en utrustad med en 100A omkopplare. Den kan anslutas till två oberoende strömkällor, varvid Quattro automatiskt ansluter till den aktiva strömkällan.

Quattro är konstruerad så att huvudutgången tar över hela strömförsörjningen för alla anslutna enheter vid strömavbrott etc. Detta garanterar en strömförsörjning , eftersom Quattro tar över strömförsörjningen på en bråkdels sekund, så att ett fel på elektriska apparater som en dator inte upptäcks. Den andra utgången levererar endast ström när växelström finns tillgänglig på en av Quattros ingångar.

laddare

Den integrerade batteriladdaren levererar imponerande 140A, vilket gör att även stora batterier kan laddas. Den inbyggda 48V sinusvågsspänningsomvandlaren omvandlar batteriströmmen till 230V AC. Sinusvågen gör den lämplig för anslutning även av känsliga elektroniska enheter. Varje AC-ingång har en 100A omkopplare. Detta möjliggör ett brett användningsområde, även vid nätansluten drift.

Funktioner hos Quattro 48/10000/140-100/100 i överblick

• 8000 W kontinuerlig effekt och 20000 W toppeffekt, för 48 V batterispänning
• Enhetskombination av växelriktare med omkopplare och 140A batteriladdare
• levererar ren 230V sinusspänning och en ren 50Hz-frekvens
• 2 AC-ingångar med integrerad omkopplare / 2 x 100 A maximal omkopplingsbar ström
• 2 AC-utgångar + 1x extra utgång som endast tillåter strömmen att passera till konsumenten när AC-ingången är aktiv.
• VE.Bus-kommunikationsporten erbjuder omfattande nätverks-, systemintegrations-, konfigurations- och styralternativ för Victron Multiplus-enheter.
• stöder trefasdrift (3 identiska enheter av samma modell krävs)
• Multiplus-enheter kan parallellkopplas, upp till 6 enheter kan parallellkopplas och systemets prestanda kan därmed ökas avsevärt vid behov.
• 2x COM-portar finns tillgängliga utöver VE.Bus-porten, vilket innebär att det i princip inte finns några gränser för systemintegration.
• PowerControl-funktionen möjliggör arbete med begränsad generatoreffekt samt begränsad land- eller nätström
• PowerAssist-funktionen möjliggör "effektökning" av generatorer och landanslutningsstöd vid behov
• Kan användas som en UPS-lösning för avbrottsfri strömförsörjning tack vare den integrerade 100A-omkopplaren
• Kan användas för nätanslutna egenförbrukningssystem som endast tar ström från nätoperatören när batterikapaciteten inte längre är tillräcklig eller andra programmerbara händelser har inträffat.
• 3 separat programmerbara reläer
• Kompatibel med många Victron-kontroll- och displaypaneler
• mycket hög effektivitet och låg egenförbrukning

Parallellkoppling och 3-faskonfiguration

Quattro möjliggör parallellkoppling av upp till sex enheter , så att till exempel sex 48/10000/140-enheter kan generera en effekt på 54 kW/60 kVA eller en laddningsström på 840 A. Tre enheter kan anslutas i en 3-faskonfiguration. Upp till sex uppsättningar med tre enheter vardera kan parallellkopplas.

PowerControl

Quattro har en mycket kraftfull batteriladdare . Den drar mycket ström från generatorn eller landströmsanslutningen, och dess maximala effekt kan justeras med hjälp av Multi Control-panelen. Quattro tar till och med hänsyn till andra anslutna elektroniska enheter och använder endast den återstående strömmen för laddning. Detta förhindrar att generatorn eller landströmsanslutningen överbelastas.

PowerAssist

PowerAssist med PowerControl gör det möjligt för Quattro att stödja alternativa källor med för låg effekt. Under toppbelastning säkerställer Quattro att låg effekt överbryggas med batteridrift.

Backup-system

Quattro kan användas med både elnätsanslutna och icke-nätanslutna solcellssystem, såväl som andra alternativa energisystem. Programvara för nätfelsdetektering finns tillgänglig.

Enkel systemkonfiguration

Om inställningarna på en enskild enhet behöver ändras kan detta göras inom några minuter med hjälp av en DIP-switchinställningsprocedur.
Parallella och trefassystem kan konfigureras med hjälp av programvaran VE.Bus Quick Configure och VE.Bus System Configurator.

Övervakningsalternativ och kontroll

Quattro kan övervakas och styras både lokalt och på distans med hjälp av en batterimonitor, Multi Control Panel, Ve.Net Blue Power Panel, Color Control Panel, smartphone eller surfplatta (Bluetooth Smart), bärbar dator eller dator (USB eller RS232) eller Victron Ethernet Remote, Victron Global Remote och Color Control Panel för fjärrstyrning.

Fjärrkonfiguration

Om system med en färgkontrollpanel är anslutna till Ethernet kan de nås och inställningar kan ändras på distans.
