Hybridväxelriktare vs. modulära system

Vilka är fördelarna- och nackdelarnamed dagens vanligaste hybridväxelriktare, i jämförelse med system med batteri och PV-växelriktare? Vad handlar den här jämförbara nya utvecklingen inom solenergiteknik om? Den har varit populär i cirka 6 år och är nu den mest efterfrågade växelriktartypen, och vi förklarar varför i den här artikeln.

1. introduktion
2. fördelar och nackdelar med hybridomriktare
3. begreppet "modulsystem"
4. vilka är de största tillverkarna av "modulsystem"?
5. anskaffningskostnader
6. Resümee

Einleitung/Entwicklung

Nätanslutna PV-växelriktare (även kända som PV-WR) har funnits på marknaden i flera decennier och används i stor utsträckning. De omvandlar likström från modulerna till direkt användbar växelström. Inga batterier kan dock anslutas direkt till dessa nätanslutna PV-växelriktare och de slutar producera omedelbart om det allmänna elnätet fallerar.

Det fanns/finns batteriväxelriktaresom inte kan anslutas direkt till PV-moduler. Men batteriväxelriktare kan generera sitt eget elnät, vilket innebär att de kan fortsätta att fungera även om det allmänna elnätet inte fungerar. Du kan ladda och urladdaett batteri, hantera allt och även mata in det i det allmänna nätet om så önskas.

Fallet i lagringspriser och det tillhörande behovet av att kunna utnyttja solenergi utanför soltimmarna, samt önskan om oberoende energiförsörjning, även när det allmänna nätet inte fungerar, ledde till uppkomsten av hybrid-växelriktare. Simplified, a grid-connected PV-inverter and a battery-inverter are installed together in one housing.

Egenskaper, fördelar och nackdelar med hybridomriktare:

Två enheter installerade i ett hölje, vilket sparar utrymme, kostnader och installation-ansträngning. Inbetriebtagningen är också något enklare. Funktionerna, inställningarna och visningsalternativen är dock begränsade. På grund av konstruktionen har PV-WR-komponenten samma effekt som batteri-WR-komponenten. Till exempel 10 kW. En hybridväxelriktare med en uteffekt på mer än 4,6 kVA måste vara 3-fas. Förklaringar om ämnet obalanserad belastning finns HÄR i vår blogg.

I vårt exempel, en 10 kW hybrid HR, skulle detta innebära maximalt 3,3 kW vid maximal effekt, på varje fas. Vissa hybrid HR har begränsad kapacitet för obalanserad belastning. Det finns modeller, z.Bsåsom hybriden Kaco, som kan leverera upp till 4,6 kVA på en fas, och naturligtvis motsvarande mindre på de andra faserna.

Det innebär att även en 10 kW hybridväxelriktare snabbt kan bli överbelastadi standby drift. Den startar om och har naturligtvis kopplat bort alla belastningar för tillfället. Att ansluta hela huset till hybridväxelriktarens reservkraft bör därför inte alltid vara den metod som väljs.
I det här fallet bör en bypass, z.B. definitivt installeras med hjälp av en omkopplare! En sådan lastomkopplare har vanligtvis följande kopplingssteg: 1 = PV I 0 = ingenting I 2 = nät. Så om PV-växelriktaren någonsin skulle vara defekt, können alle angeschlossenen Verbraucher sehr schnell weiter durch das Netz versorgt werden. Hybridomriktaren är därför överbryggad. Detta säkerställer alltid att ditt hem eller de anslutna belastningarna kontinuerligt försörjs .

Uppskattningsvis 80-90 % av våra kunder väljer en hybridväxelriktare! Men är dessa - 2-i-1 hybridväxelriktare - verkligen rätt val i alla lägen? - Det tror inte vi! I många fall kan en kombination av den välkända batteriomriktaren med en eller flera nätanslutna
PV-omriktare och/eller laddningsregulatorer mycket väl vara det bättre valet. Det så kallade modulsystemet.

Das Konzept „Baukastenanlage“

består av batteriomvandlare, i kombination med laddningsregulator(er) och/eller nätanslutna PV-omvandlare. Die Geräte der hier beschriebenen Marken, SMA und Victron, sind alle inselfähig. De har komponenter av så hög kvalitet att de kan producera ett nätverk avhög kvalitet under många år . Det är bara ett fåtal hybridväxelriktare som kan göra detta. Läs gärna vår blogg om de tekniska skillnaderna mellan enheterna.

Netzgekoppelte-WR und Laderegler

Zum Konzept von Victron gehört es, attn nätanslutnaPV-växelriktare av alla fabrikat enkelt kan integreras i systemet, visas och även styras. Dessutom kan cirka 50 olikaVictron laddningsregulatorer (MPPT) också enkelt kombineras.

Modulerna och lagringsutrymmet är anslutna tillladdningsregulatorn . Modulernas likspänning är direkt anpassad till batteriets krav. Batterier laddas och drivs endast med likström. Detta leder till en stor effektivitet på upp till 99 % vid laddning av lagringstankarna. Det finnsladdningsregulatorer för bara 1 modul, upp till mer än 10 kWp moduleffekt. Varje laddningsregulator har minst 1 egen MPP-tracker.

Ombatteriomriktaren Multiplus-II 48 kombineras med en nätansluten omriktare är effektiviteten optimerad för direkt förbrukning. När solen skiner försörjs de aktiva belastningarna direkt av PV-WR, vilket gör att batteriet och omvandlingsförlusterna inte behöver tas med i beräkningen. Laddningsregulatorer och PV-WR har därför var sin styrka.

Om du till exempel har ett åkeri som baraladdar sina fordon på kvällen , rekommenderas ett system med laddningsregulatorer. Om du har mycket direktförbrukning under dagen är det fördelaktigt med en PV-WR i kombination med batteri-WR.

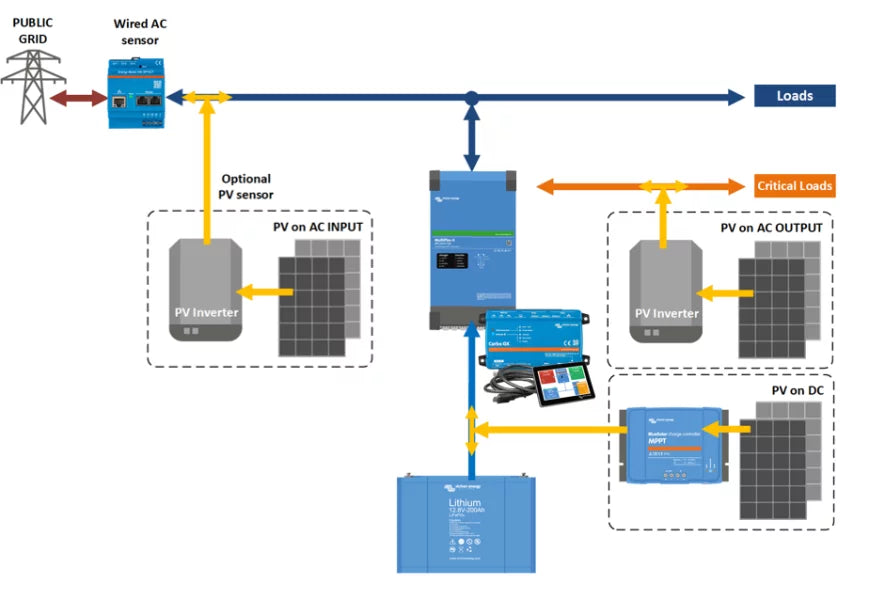

Diagram: Möjliga kombinationer av PV-WR och laddningsregulator med VE Multiplus-II

I vårt eget3-fas Victron-system i Schladen finns detz.B . 2 PV-omvandlare är integrerade, liksom 3 x 5 kW MPPT-laddningsregulatorer från Victron. Det bästa av två världar.Detta system förser vårt kontor och vårt privata hem med PV-energi i cirka 9 månader - utan någon nätanslutning. Vi är mycket nöjda med det.

Unser heutiger Tipp:

Om du redan har ett system utan lagring och nu vill lägga till lagring, om du redan har en eller flera nätanslutna strängväxelriktare som inte är mycket äldre än 10 år, är det lämpligt att lägga till ytterligare en Multiplus-II batteriomvandlare. Din PV-WR kan därmed fortsätta att användas. Enklare och mer kostnadseffektivt kan det knappast bli.

Vilka är de största tillverkarna av "modulära system"?

I huvudsak är det de två europeiska företagenSMA och Victron Energy som ska nämnas här. Beide haben ein sehr hohes Qualitätsniveau. Vi ser SMA Sunny Islandkonceptet som mer lämpligt för större system/stora installationer. I Indonesien och Filippinerna,har vi hjälpt till att sätta upp många storaoch självförsörjande försörjningssystem för öar med SMA. Systemet från Victron Energy har tydligafördelar för enfamiljshus /slutanvändare .

DeMultiplus-II-enheterna från Victron har redan de specificerade frånkopplingspunkterna inbyggda, så att i händelse av ett nätfel kopplas nätet bort och systemet fortsätter att köras helt och hållet utan avbrott.

Vilket är billigast, hybrid-WR eller modulsystemet

Anskaffningskostnadernaför de "modulära systemen" och hybridinvertersystemen är jämförbara.

En prisfördel uppstår för bådeSMA och Victron Energy systemen från det faktum att båda är utrustade dass beide mit Low-Volt-Batterien arbeiten. Till exempel med Pylontech US-serien. Dessa batterier kräver inget externt batteri hantering system (BMS) och de är i allmänhet något billigare. Detta sparar 1000-4000 euro. Detta eliminerar prisfördelen med "2 enheter i 1 hus", hybridväxelriktaren.

Resümee:

• Om du vill ha ett enkelt PV-system med batterilagring är du väl betjänad av de många hybrid-växelriktare som finns på marknaden.
• Wer verschieden ausgerichtete Modulgruppen einbinden möchte, später noch PV-Felder einfach hinzufügen möchte,
  tycker om en mycket bra programvara, med många inställningsmöjligheter och funktioner och/eller vill ha ett system, die wirklich ohne öffentliches Netz arbeiten kann, (och inte är rädd för de något högre installations- och uppstartskostnaderna) bör
  ta en titt på systemen med de batteriomriktarna Multiplus-II 48 .

P.S. Om du köper ett Victron-system hjälper vi dig gärna (per telefon) att ställa in ditt system kostnadsfritt . Vi ger dig gärna detaljerade och kostnadsfria råd.
