Victron System-Konfigurator: In 5 Minuten zur 3-phasigen, maßgeschneiderten Lösung

Konfigurieren Sie rund um 3, 6 oder 9 Stk. Multiplus oder Quattro-II 48 V Batteriewechselrichter Ihre passende On- oder Off-Grid Anlage.
Wählen Sie die passenden MPPT-Laderegler oder auch 3 phasige PV-Wechselrichter, Ihren Speicher und alles nötige und hilfreiche Zubehör.
Sparen Sie Zeit und vermeiden Sie Fehler.

JavaScript is required to use the bundle form.

Please enable JavaScript in your browser settings, or use a browser that supports JavaScript.

For help enabling JavaScript, visit this guide.

We are unable to display this bundle product. Please check its configuration in the app. This bundle is sold out. This bundle is unable to be added to cart

1. Wählen Sie Ihre Batterie-Wechselrichter (Hauptkomponente).

Erforderlich

0 von 9

€0,00

Victron Batteriewechselrichter MultiPlus-II 48V oder Quattro-II – ideal für netzgekoppelte Anlagen mit 100 % Off-Grid-Fähigkeit. Sie steuern PV-Anlage und PV-Speicher mit einer der besten Softwarelösungen am Markt, speisen bei Bedarf ins Netz ein und können zugleich ein sehr stabiles Inselnetz bilden. Die Geräte sind nahezu unbegrenzt erweiterbar – zuverlässig für Haushalt und Gewerbe und ein Garant für maximale Unabhängigkeit.

Die MultiPlus-II (MP-II) Batteriewechselrichter können einzeln eingesetzt oder flexibel in Gruppen von 3, 6 oder 9 Geräten für einen dreiphasigen Betrieb kombiniert werden. Sie befinden Sich nun im Konfigurator für die 3-phasigen Geräte.

Im MultiPlus-II GX ist das GX-Gerät zur Steuerung und Vernetzung bereits integriert. Bei vergleichbarem Preis ist das externe Cerbo GX meist empfehlenswert, da Sie von deutlich mehr Schnittstellen profitieren. Das Cerbo GX finden Sie in der Kategorie "Zubehör".

Der Quattro-II Batteriewechselrichter verfügt im Gegensatz zum MP-II über einen zusätzlichen AC-Eingang, beispielsweise zum Anschluss eines Generators, der bei Bedarf automatisch zugeschaltet wird.

Victron Energy Quattro-II 48V 5000VA 70-50/50

€979,00 €897,00

Victron Energy MultiPlus-II 48V 3000 VA bis 15000 VA I 230 V I Batteriewechselrichter

€569,00

2. Wählen Sie Ihren Laderegler und/oder PV-Wechselrichter um die Solarmodule anzubinden.

Erforderlich

3. Wählen Sie Ihren PV-Speicher und Ihre Solarmodule

Erforderlich

0 von 1

€0,00

PV-Speicher

Victron Energy schreibt eine Speichergröße (kWh) doppelt so groß wie die Wechselrichterleistung der MP-II (kW) vor.

Solarmodule

Für den Einsatz mit Victron MPPT-Ladereglern sind Module mit niedriger Spannung und höherem Strom ideal, da Sie dadurch längere Modulstrings realisieren können. Besonders empfehlenswert sind hierfür die deutschen Heckert Solar Module Zeus 1.1 mit 450 Wp, die neben hoher Qualität und attraktivem Preis besonders lange Strings ermöglichen.

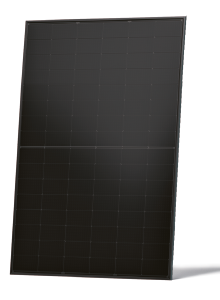

Auch das Q-Cells- und das Jinko-Modul weisen vergleichsweise geringe Spannungen auf.

Alle Vergleiche der Laderegler beziehen sich auf diese Module.

Pylontech PV Speicher US 3000c I 3,5 kWh I LowVolt I 48 V, inutec solarcenter

Pylontech PV-lagring US 3000c I 3,5 kWh I Lågspänning I 48 V

€599,00

Pylontech PV Speicher US 5000 I 4,8 kWh I LowVolt I 48 V

€779,00

Pylontech Pelio-L-5.12 bis 20.48 LowVolt PV Speicher | 5,12 kWh bis 20,48 kWh, inutec solarcenter

Pylontech Pelio-L-5.12 till 20.48 LowVolt PV-lagring | 5,12 kWh till 20,48 kWh 5,12 kWh

€959,00 €897,00

Pylontech Pelio-L-5.12 till 20.48 LowVolt PV-lagring | 5,12 kWh till 20,48 kWh 10,24 kWh

€2.149,00 €1.997,00

Pylontech Pelio-L-5.12 till 20.48 LowVolt PV-lagring | 5,12 kWh till 20,48 kWh 15,36 kWh

€3.249,00 €2.947,00

Installationspakete für Pylontech Pelio-L-5.12 PV Speicher, inutec solarcenter

Installationspaket för Pylontech Pelio-L-5.12 PV-lagring Golvmontering

€169,00 €97,00

Installationspaket för Pylontech Pelio-L-5.12 PV-lagring Väggmontering

€169,00 €97,00

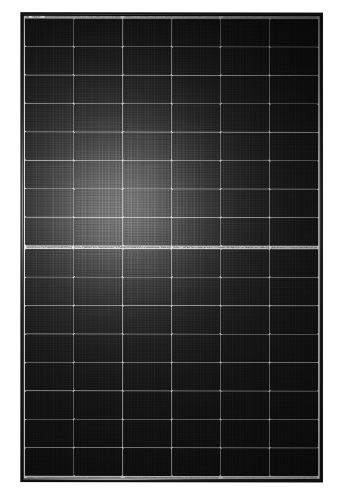

Heckert Premium Solarmodul Zeus 1.1 White grid aus DE | 450 Wp | rückseitenaktiv | Glas-Glas | 450 Wp, inutec solarcenter

Heckert Premium Solarmodul Zeus 1.1 White grid aus DE | 450 Wp | rückseitenaktiv | Glas-Glas | 450 Wp Einzelversand

€68,00

Qcells Q-Tron Classic | Solcellsmodul med dubbelt glas | 450 Wp Enstaka modul

€67,00

4. Wählen Sie Ihr Zubehör.

Erforderlich

5. Gleichstromverteilung: Konfigurieren Sie die DC-Verteilung

Erforderlich

0 von 32

0 von 2

€0,00

LowVolt PV-Speicher, zum Beispiel die beliebte US-Serie von Pylontech, haben den Vorteil, dass sie preisgünstiger sind, weil sie parallelgeschaltet werden und meist bereits das BMS eingebaut ist. Zweitens sind sie sicherer, da die Spannungen nicht so hoch sind.

Ihr Nachteil ist, dass sie mehr Verkabelungsaufwand benötigen, weil hier die Ströme hoch sind. Das lässt sich am besten mit den günstigen Pylontech-Kabelsets und den Lynx-Distributoren lösen.

Lynx-Distributoren (die Gleichstromverteilung) können beliebig ineinandergesteckt werden und bieten Aufnahmen für die 48 V MEGA-Fuse-Sicherungen von Victron.

Große Speicheranlagen mit Pylontech-US-Akkus werden modular aufgebaut. Jeder Speicher oder jede Gruppe von Speichern verfügt über zwei Steckplätze für ein Kabelset.

Meine eigene Anlage, bestehend aus neun US 5000, habe ich in drei Gruppen à drei Speichern aufgeteilt. Jeweils drei Speicher werden bereits im Speicherschrank parallelgeschaltet – ganz normal. Diese Dreiergruppen erhalten dann zwei Pylontech-Kabelsets (2 × 25 mm²), die zum Lynx-Distributor geführt werden. Dort werden alle Gruppen und Kabelsets parallelgeschaltet und abgesichert.

Meine neun US 5000 sind also über sechs Kabelsätze angeschlossen, aufgeteilt in drei Gruppen mit jeweils drei Speichern und je zwei Kabelsets. Ich nutze drei Lynx-Distributoren, jeder Distributor hat 4 absicherbare Anschlussmöglichkeiten.

Auf der Oberseite des Distributors geht es dann weiter zu den MPPT-Ladegeräten und zu den MultiPlus-II bzw. vergleichbaren Victron-Batteriewechselrichtern.

Die Laderegler werden mit 125 A abgesichert, die Speicherblöcke mit 200 bis 250 A.

Nur die Batteriekabel zu den MPPT-Ladegeräten und Ladegeräten sind nicht im Lieferumfang enthalten. Ich empfehle Onlinehops, die sich auf Batteriekabel (Gleichstromkabel) spezialisiert haben. Dort bekommen Sie jeden Querschnitt und jede Verbindungsart – fertig konfektioniert oder als Meterware, z. B. bei www.leckerstecker.de/batteriekabel/.

Victron Energy Lynx Distributor, inutec solarcenter

Victron Energy Lynx-distributör

€179,00

Pylontech Kabelset I für Pylontech PV Speicher US2000 bis US5000, inutec solarcenter

Pylontech kabelsats I för Pylontech PV-lagring US2000 till US5000

€19,00

Victron Energy MEGA Fuse - Sicherungen, inutec solarcenter, Uncategorized

Victron Energy Mega säkring - säkringar 125A/80V för 48V -produkt (1 st)

€30,00

Victron Energy Mega säkring - säkringar 200A/58V för 48V -produkt (1 st)

€27,00

Victron Energy Mega säkring - säkringar 250A/58V för 48V -produkt (1 st)

€25,00 €15,00

Gesamtpreis €0,00

Rabatt

Ersparnis

Du hast gespart

Gesamt €0,00

This bundle was unable to be added to cart. Please refresh the page and try again.

inutec solarcenter

€764,00

Försäljning Slutsåld

Visa fullständiga detaljer

Konfigurieren Sie Ihr rund um Ihren Multiplus oder Quattro-II 48 V Batteriewechselrichter Ihre passende On- oder Off-Grid Anlage. Wählen Sie den passenden MPPT-Laderegler oder auch PV-Wechselrichter, Ihren Speicher und alles nötige und hilfreiche Zubehör.

Sparen Sie Zeit und vermeiden Sie Fehler.
