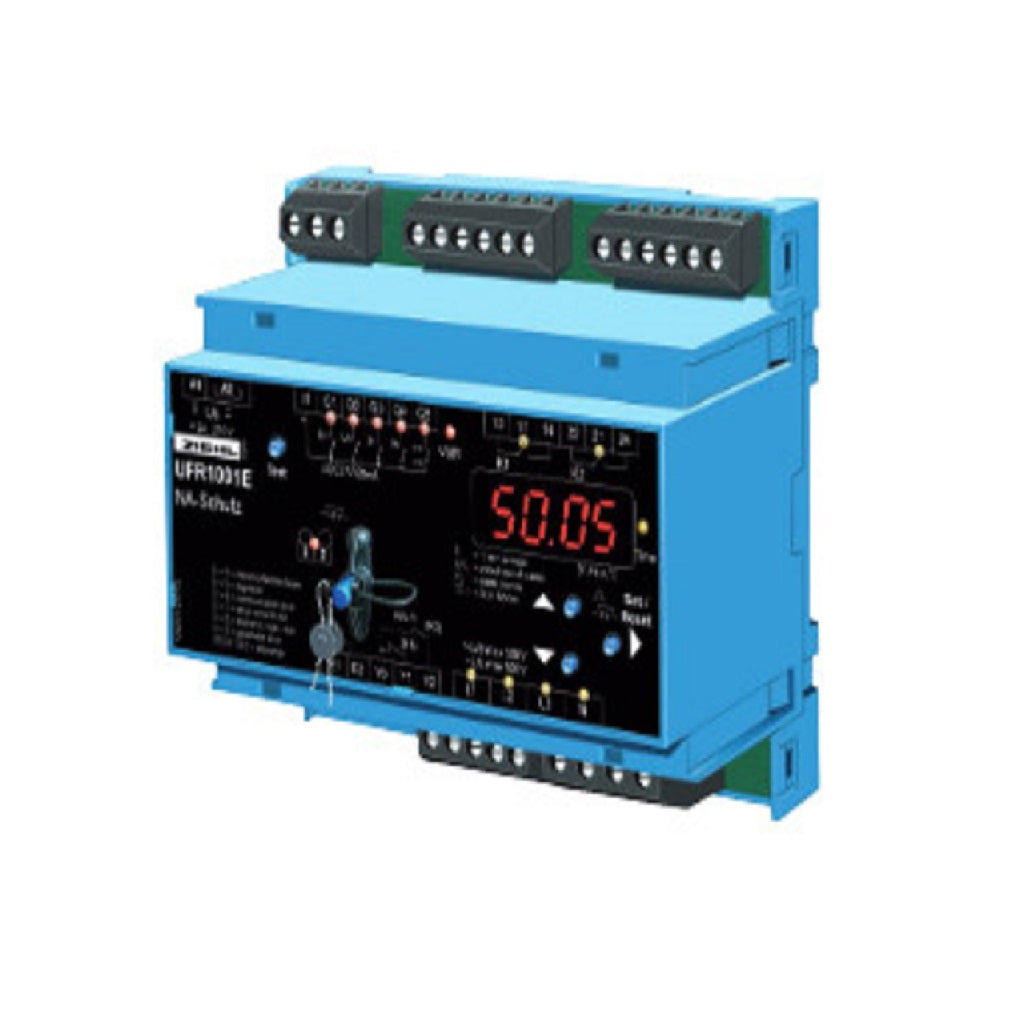

Das Netzentkupplungsrelais UFR1001E überwacht Spannung und Frequenz in Anlagen für die Stromeigenerzeugung.
Es entspricht den Bedingungen für den zentralen NA-Schutz nach VDE-AR-N 4105:2018-11 in Eigenerzeugungsanlagen für die Einspeisung ins Niederspannungsnetz. Für die VDE-AR-N 4105:2018-11 wurden in Programm 2 entsprechende Parameter hinterlegt sowie die Überwachung des Kuppelschalters und der Schutz von Parametern entsprechend angepasst.

Für die Einspeisung ins Mittelspannungsnetz nach VDE-AR-N 4110:2018-11 eignet sich das UFR1001E als Einheitenschutz an den Erzeugungseinheiten und als zwischengelagerter Entkupplungsschutz.

Das Gerät ist zweikanalig einfehlersicher ausgeführt und erfüllt damit die Forderungen der VDE-AR-N 4105:2018-11. Die Funktion des angeschlossenen Schalters wird überwacht. Bei aktivierter Überwachung schaltet das Gerät bei einem erkannten Abschaltfehler nicht wieder ein, bei Einschaltfehlern werden Wiedereinschaltversuche unternommen und sorgen so für eine erhöhte Verfügbarkeit der Anlage.

Grenzwerte für verschiedene Anwendungen sind voreingestellt. Sie können, soweit zulässig, einfach geändert werden.
Mit einem 2-stufigen Test können beide Auslösekreise getrennt geprüft und die Schaltzeit angeschlossener Kuppelschalter ermittelt werden.
Mit dem Standby-Eingang kann eine Fernabschaltung realisiert werden z. B. mit einem Rundsteuerempfänger.

• Unter-/ Überspannungsüberwachung 15 - 520 V (mit Spannungswandlern bis 1.000 V)
• Messung gegen N und/oder Phase-Phase
• Unter-/ Überfrequenzüberwachung 45 - 65 Hz
• Überwachung der Spannungsqualität (10-Minuten-Mittelwert)
• Vektorsprungüberwachung 2…65° zuschaltbar
• ROCOF, Überwachung Frequenzgradient df/dt 0,100...5,000 Hz/s
• Überwachung der Nullspannung U₀ (ANSI 59v0)
• einfehlersicher, mit Überwachung des Kuppelschalters (abschaltbar bei Verwendung der integrierten Kuppelschalter von PV- und Batterieumrichtern nach DIN EN 62109 (VDE 0126-4))
• 2 Wiedereinschaltversuche bei Einschaltfehler Kuppelschalter
• passive Inselnetzerkennung gemäß Kapitel 6.5.3 und Anhang D2
• Ansprechzeit einstellbar 0,05 … 300,0 s
• Rückschaltzeit einstellbar 0 … 6.000 s
• Voreinstellung nach VDE-AR-N 4105-2018-11 (Pr 2) und VDE-AR-N 4105-2011-08 (Pr 1)
• Voreinstellung nach VDE-AR-N 4110-2018-11 (Pr 11-14) und bdew-Richtlinie (Pr 3-6)
• Voreinstellung nach TOR Erzeuger Typ A, B, C, D für Österreich
• Voreinstellung nach Synergrid C10/C11 für Belgien
• Voreinstellung nach G98 (G83/2) und G99 (G59/3) für Großbritannien
• Voreinstellung nach NA/EEA-NE7 CH 2020 für die Schweiz
• Alarmzähler für 100 Alarme (mit Auslösewert, Ursache und rel. Zeitstempel)
• Aufzeichung der Alarmsummenzeit
• Standby-Eingang mit Zähler und Zeitspeicher
• Test-Taste und Simulationsfunktion mit Messung der Abschaltzeiten
• Plombiermöglichkeit und Codeschutz für Einstellungen. Die Werte können auch im plombierten Zustand abgelesen werden
• einfache Inbetriebnahme und Programmierung durch voreingestellte Grundprogramme
• Steuerspannung AC/DC 24-270 V
• Verteilereinbaugehäuse V6, 6 TE, 105 mm breit, Einbautiefe 66 mm

Datenblatt

Betriebsanleitung

Zur Ansicht der CAD-Daten, Produktvideos und Zertifikate besuchen Sie die Herstellerseite Ziehl

Beachten Sie bitte, dass wir auch eine bereits vorverkabelte und einfach zu installierende Einheit, bestehend aus dem Ziehl Spannungs- und Frequenz Relais UFR1001E, den erforderlichen Stromkreisunterbrechern und einem 63A-Schütz auf Lager haben.
