Solis S2-WL-ST Datenlogger (4 Pin) | WiFi & LAN | bis zu 10 Wechselrichter | SolisCloud

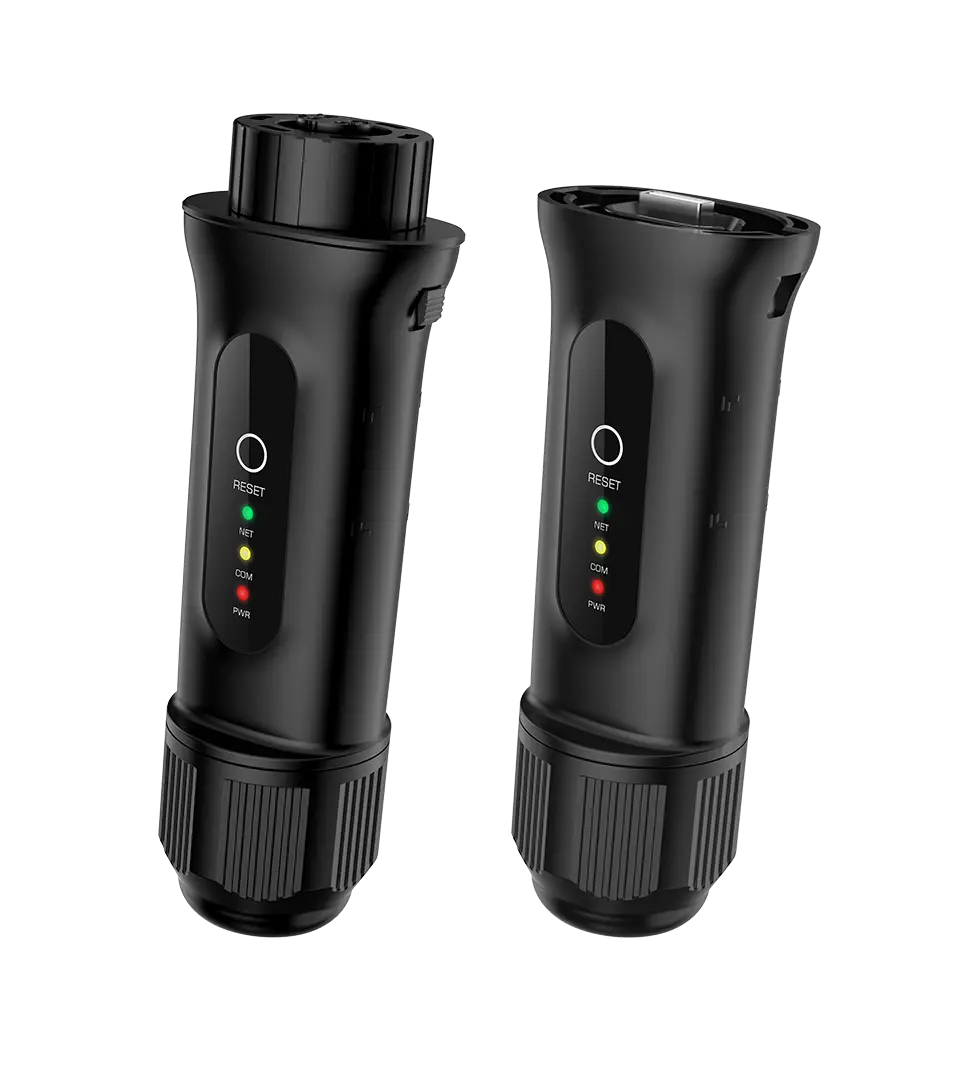

Solis S2-WL-ST (4 Pin) ist der 2-in-1-Datenlogger von Solis. Er überträgt die Anlagendaten wahlweise per WLAN oder über ein LAN-Kabel in die SolisCloud. Der Stick wird außen auf den 4-poligen COM-Port des Wechselrichters gesteckt und mit dem schwarzen Ring verriegelt.

• WiFi & LAN in einem Gerät: kein zweiter Stick nötig
• Bis zu 10 Wechselrichter über RS485 in Reihe
• Datenintervall 5 Minuten inklusive Störungsalarm
• Inbetriebnahme per Bluetooth (BLE 4.2) oder Browser
• Schutzart IP65: −30 °C bis +65 °C, bis 4.000 m
• 2 Jahre Standardgarantie auf Solis-Zubehör

WLAN oder LAN, ohne zweiten Artikel

Steht am Wechselrichter kein stabiles WLAN zur Verfügung, stecken Sie einfach ein Netzwerkkabel an. Beide Wege sind in diesem Datenlogger enthalten. Das WLAN arbeitet im 2,4-GHz-Band, 5-GHz-Netze werden nicht unterstützt. Für den LAN-Anschluss verwenden Sie bitte einen RJ45-Stecker ohne Schutzgehäuse, damit die Dichtung sauber schließt.

Eine Anlage, ein Stick

Über RS485 lassen sich bis zu 10 Wechselrichter hand-in-hand verbinden und mit einem einzigen Datenlogger überwachen. Jedes Gerät im Kommunikationskreis erhält dazu eine eigene Slave-Adresse. Das spart bei Mehrgeräte-Anlagen Hardware und Konfigurationszeit.

Fehlersuche ohne Laptop

Drei LEDs zeigen Stromversorgung, Netzwerk & Wechselrichter-Kommunikation getrennt an. Sie erkennen damit direkt am Gerät, ob die Verbindung zum Wechselrichter oder die zum Server hängt. Über die RESET-Taste senden Sie Daten sofort, wechseln in den Konfigurationsmodus oder setzen die Verbindung zurück.

Passende Wechselrichter (4-poliger COM-Port)

• S6-GR1P(0,7–3,6)K-M & S6-GR1P(2,5–6)K, 1-phasig netzgekoppelt
• S5-GR3P(5–20)K, S5-GC(25–40)K, S5-GC(50–60)K, 3-phasig netzgekoppelt
• S5-EH1P(3–6)K-L, 1-phasiger Hybrid
• S5-EA1P3K-L, AC-gekoppelt
• RHI-3P(5–10)K-HVES-5G sowie alle Baureihen vor S5
• Solis-EPM1-5G, EPM3-5G-PLUS & Solis-EPM3-5G-PRO

Hinweis zu den S6-Modellen: Die neueren S6-Geräte mit USB-Anschluss benötigen die USB-Ausführung des Datenloggers. Dazu zählen alle S6-Hybride, etwa S6-EH1P(3–8)K-L-PLUS und S6-EH3P, sowie S6-GR1P(2,5–6)K-S, S6-GR3P, S6-GC, S6-EA1P und S6-EO1P. Achten Sie bei der Baureihe S6-GR1P auf die Endung: Die Ausführung mit -S hat USB, die Ausführung ohne -S hat 4 Pin. Solis bietet Adapter in beide Richtungen an. Prüfen Sie im Zweifel den Anschluss an der Unterseite Ihres Wechselrichters oder sprechen Sie uns an.

Technische Daten

• Schnittstelle: externer 4-Stift-Anschluss, Montage mit Twist Lock
• WLAN 802.11 b/g/n (2,4 GHz), Ethernet 10/100 Mbit/s adaptiv bis 100 m, BLE 4.2
• Versorgung 5 V DC über den Wechselrichter, Aufnahme ≤ 2 W
• Statusanzeige über 3 LEDs (NET, COM, PWR)
• Maße 145 × 50 × 41 mm, Gewicht 100 g
• Zertifizierung CE, FCC
