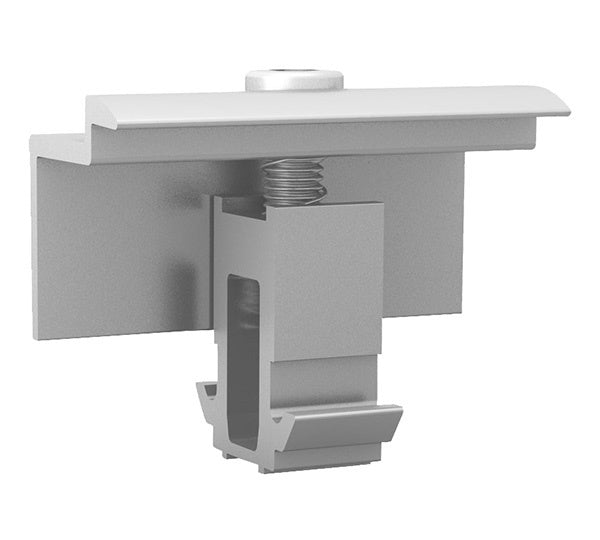

K2 Systems Universal Endklemmen Set MiniClamp EC für Trapezblech 30-50mm

K2 Systems PV Universal Endklemmen Set MiniClamp für Trapezblech 30-50mm

Universal Endklemmen Set zur Befestigung von Solarmodulen auf K2 MiniRail, MicroRail, Dome 6 oder Dome V Systemen inkl. Schraube und Feder.
Material: Aluminium (EN AW 6063 T66, EN AW 6082 T6), Edelstahl (1.4301)

Bitte wählen Sie oben die gewünschte Farbe.

Dieses K2-Systems Produkt können wir für Sie nur ab einem Mindestbestellwert von 500 Euro netto (Summe aller K2 Produkte) ordern. K2 Systems-Bestellungen mit kleinerem Warenwert müssen wir leider stornieren.

Sie benötigen auch noch zusätzliche Mittelklemmen.

Vorteile des MiniRail Systems

Das MiniRail Montagesystem für PV-Anlagen von K2 Systems wurde gezielt für Trapezblechdächer entwickelt. Es besticht durch Einfachheit und Universalität. Die wenigen Komponenten ermöglichen einen einfachen und schnellen Wechsel der Modulorientierung.

• Das innovative Kurzschienensystem ist statisch optimiert. Die Montage erfolgt schnell und einfach.
• Universelle Modulklemmung und Modulausrichtung: Die universelle Modulklemme ist um 90° drehbar, wodurch die Landscape- und Portrait-Montage als Rastermontage möglich sind.
• 5° Aufständerung mit MiniFive: Dies führt zu mehr Ertrag durch den optimierten Einstrahlungswinkel und die verbesserte Hinterlüftung.
• Das Montagesystem ist für Lager und Transport optimiert, so dass Sie eine hohe Planungssicherheit haben.

Technische Daten: MiniRail System

Anwendungsbereich: Schrägdächer mit Trapezblech oder Sandwich-Paneele, Dachneigung: 5?-?75°

Modulorientierung: horizontal oder vertikal

Material: Aluminium (EN AW-6063 T66 / EN AW- 6082 T6); EPDM

Maße MiniRail: 385 mm lang x 78,2 mm breit x 23 mm hoch

Befestigung: Verschraubung in der Dacheindeckung mit gewindeformenden Dünnblechschrauben

Aufständerung mit MiniFive: ca. 5°

Voraussetzungen:

• Blechstärken: = 0,5 mm (Stahl und Aluminium)
• Sandwich-Paneele: Freigabe des ­Herstellers erforderlich
• Ebene Auflage um das Bohrloch: Ø = 20?mm
• Rahmenhöhe Module: 30?-?50?mm
• Sickenbreite: mindestens 22?mm?(Ausgabe des projektspezifischen Mindestmaßes im Base On Report)
• Hochsickenabstand: 101?-?350?mm ­ab­hängig von Sickenbreite

K2 Base: Planen Sie Ihr Montagesystem online

Mit der kostenlosen Online-Software K2 Base können Sie Ihr Montagesystem bequem online planen. Die Software ist stets aktuell und plattformunabhängig über Ihren Internet-Browser nutzbar.

Die Planungsgrundlage sind Satellitenbilder von Google Maps. Zudem stehen Ihnen grafische Zeichenwerkzeuge für Dächer und Modulfelder sowie eine genaue Lasten- und Ballastplanung zur Verfügung. Am Ende erhalten Sie einen Projektplan als PDF, der unter anderem die Projektdaten, den Montageplan, die Artikelliste und den statischen Nachweis enthält.

Sie können als unser Kunde bei "Firma" einfach "inutec solarcenter" bei der Base-Anmeldung eintragen.

Downloads - K2 Systems Montagesystem Trapezblech

Datenblatt - Minirail System (PDF, 601 KB)
