K2 Systems PV Montagesystem Kit Ziegeldach für 4 Module

K2 Systems PV Montagesystem Kit für Ziegeldächer

Das Kit für Ziegeldächer beinhaltet Befestigungsmaterial für 4 Module.
Bitte wählen Sie oben das für Sie passende Kit aus.

Versandkosten enthalten Langgutzuschlag!
(Bei Bündel Bestellung fragen sie bitte ein Angebot an)

Portrait

Das Kit für die vertikale Modulorientierung (Hochformat, Portrait) enthält:

• 2x K2 SingleRail 36: 4,80m silber oder schwarz
• 4x K2 EndCap (Abdeckkappe für SingleRail 36)
• 6x K2 MC Universal Clamp OneMid 32-42mm (Mittelklemme für Rahmenhöhen von 32-42mm)
• 4x K2 EC Universal Clamp OneEnd 32-42mm (Endklemme für Rahmenhöhen von 32-42mm)
• 12x K2 CrossHook 3S Set (Dachhaken mit 3 Höhenverstellungen)
• 24x K2 Heco Topix Holzschraube 8x100 (selbstbohrende Holzschraube mit Tellerkopf und Innenstern)

Landscape

Das Kit für die horizontale Modulorientierung (Querformat, Landscape) enthält:

• 5x K2 SingleRail 36: 4,80m silber oder schwarz
• 14x K2 EndCap (Abdeckkappe für SingleRail 36)
• 4x K2 MC Universal Clamp OneMid 32-42mm (Mittelklemme für Rahmenhöhen von 32-42mm)
• 8x K2 EC Universal Clamp OneEnd 32-42mm (Endklemme für Rahmenhöhen von 32-42mm)
• 15x K2 CrossHook 3S Set (Dachhaken mit 3 Höhenverstellungen)
• 30x K2 Heco Topix Holzschraube 8x100 (selbstbohrende Holzschraube mit Tellerkopf und Innenstern)
• 12x K2 Climber 36/48 Set (Kreuzverbinder für SingleRail 36)

Beide Kits gibt es wahlweise mit Klemmen in silber oder schwarz.

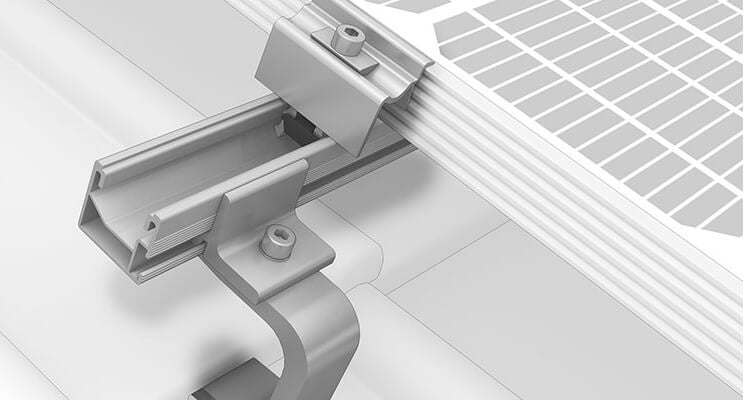

SingleRail System

Das Montagesystem "SingleRail" für PV-Anlagen ist für Eindeckungen mit Pfannenziegeln (Ziegeldächer) geeignet. Die Dachanbindung erfolgt über Dachhaken (CrossHook 3S). Diese sind dreifach in der Höhe und
seitlich in der Grundplatte verstellbar sowie auch auf schmalen Sparren einsetzbar.

Hier sind die Vorteile des SingleRail Montagesystems:

• Schnell und preisgünstig mit direkter seitlicher Anbindung an die Schiene. Es werden keine Zusatzbauteile benötigt. Die Höhe kann individuell justiert werden.
• Sichere Rastmontage ohne Verschraubung an der Grundplatte.
• Die starke Kombination mit den CrossHook Dachhaken kann bei den meisten Schnee- und Windlasten eingesetzt werden.

K2 Base: Planen Sie Ihr Montagesystem online

Mit der kostenlosen Online-Software K2 Base können Sie Ihr Montagesystem bequem online planen. Die Software ist stets aktuell und plattformunabhängig über Ihren Internet-Browser nutzbar.

Die Planungsgrundlage sind Satellitenbilder von Google Maps. Zudem stehen Ihnen grafische Zeichenwerkzeuge für Dächer und Modulfelder sowie eine genaue Lasten- und Ballastplanung zur Verfügung. Am Ende erhalten Sie einen Projektplan als PDF, der unter anderem die Projektdaten, den Montageplan, die Artikelliste und den statischen Nachweis enthält.

Sie können als unser Kunde bei "Firma" einfach "inutec solarcenter" bei der Base-Anmeldung eintragen.

Über K2 Systems

K2 Systems ist ein Aufdachspezialist, der seit 2004 funktionale und innovative Montagesystemlösungen für weltweite PV-Anlagen entwickelt. Das deutsche Unternehmen mit Sitz in Renningen profitiert hierbei von der jahrelangen Erfahrung, den aufgebauten Kundenbeziehungen und dem Wissen über die unterschiedlichen Länderspezifikationen. Mittlerweile ist K2 Systems Europas Nr. 1 bei PV-Haltegestellen und Dachlösungen.

Wir vom inutec solarcenter arbeiten seit über 15 Jahren mit K2 Systems zusammen.

Downloads - K2 Systems Montagesystem Ziegeldach

Datenblatt - SingleRail System (PDF, 443 KB)

Montageanleitung - CrossHook System (PDF, 2,2 MB)
