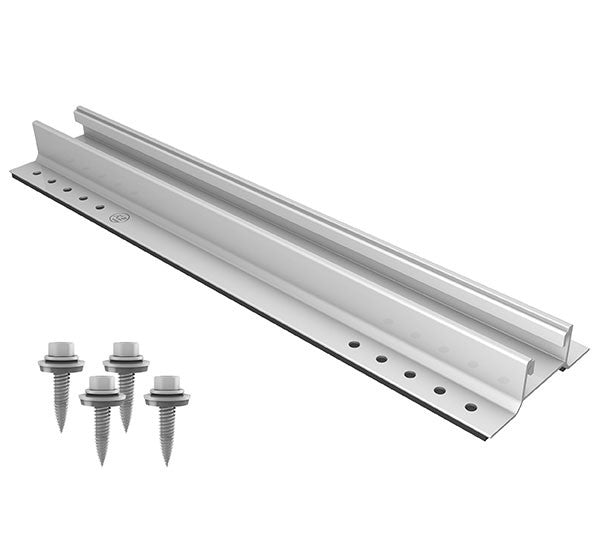

K2 Systems MiniRail 2.0 Schiene für Trapezblech inkl. 4 Schrauben

K2 Systems MiniRail 2.0 Schiene für Trapezblech inkl. 4 Schrauben

Kurzschiene zur Montage von Solarmodulen auf Trapezblechdächern. Inklusive Gewindeformenden Schrauben mit Dichtscheibe 6x25 mm.
Normaler Preis €6,50
Normaler Preis €0,00 Verkaufspreis €6,50
Sale Ausverkauft

inkl. 0% USt. - §12 Abs. 3 UStG , zzgl. Versand

Auf Lager

  • American Express
  • Apple Pay
  • Google Pay
  • Klarna
  • Maestro
  • Mastercard
  • PayPal
  • Shop Pay
  • Union Pay
  • Visa
Vollständige Details anzeigen

Versandkosten Deutschland und Nachbarländer

Paketlieferungen (UPS/DPD bis 30 kg):
bis 999 € Warenwert: 29€ (gilt auch für AT, BE, DK, FR, LU, NL, PL, CZ)
ab 1.000 € Warenwert: kostenlos (gilt auch für AT, BE, DK, FR, LU, NL, PL, CZ)

Schwerpakete 30 - 45 kg: 29 € Zuschlag (EU-weit)
ab 45 kg erfolgt immer Speditionsversand

Speditionsversand (z. B. Speicher, Sondermaße, keine Solarmodule)

Warenwert bis        3.500 €:    DE 75 €         AT, BE, DK, FR, LU, NL, PL, CZ: 100 €
Warenwert 3.501 – 7.500 €:    DE 125 €       AT, BE, DK, FR, LU, NL, PL, CZ: 150 €
Warenwert über     7.500 €:    DE 175 €       AT, BE, DK, FR, LU, NL, PL, CZ: 200 €

Versand von Solarmodulen (immer per Spedition)
Versandkostenpauschale:      DE 175 €       AT, BE, DK, FR, LU, NL, PL, CZ: 225 €


Weitere Versandkosten EU und Europa:

Für die Länder ES, FI, HU, IT, PT, SE, SI, SK und BG, EE, GR, HR, IE, LT, LV, MT, RO, CY finden Sie die einen Richtwert der Versandkosten in Ihrem Warenkorb (alle Artikel und die Lieferadresse müssen eingegeben sein). Alle genannten Beträge sind Richtwerte. Die endgültigen Frachtkosten werden innerhalb von 24 Stunden schriftlich bestätigt.

Für die Schweiz, Norwegen, Großbritannien und Liechtenstein sind alle Beträge nur  Richtwerte. Aufgrund von Zollabfertigung und Gewichtszuschlägen (rd. + 1 € pro kg) werden Ihnen alle Versandkosten innerhalb von 24 Stunden schriftlich bestätigt.

Kein Versandpreis im Warenkorb?
Sie erhalten immer die bestmöglichen Versandkosten - bitte informieren Sie uns kurz, wenn Sie diese vorab erfahren möchten.

Weltweiter Versand
Wir liefern auch außerhalb Europas direkt zu Ihnen. Für Ihr persönliches Versandangebot kontaktieren Sie uns über unseren Chat.

K2 MiniRail MK2

Update für das K2 Trapezblechsystem: Ab sofort mit MK2 Schienenkanal

Kurzschiene zur Montage von Solarmodulen auf Trapezblechdächern.
Inklusive Gewindeformenden Schrauben mit Dichtscheibe 6x25 mm.
Material: Aluminium EN AW-6063 T66, EPDM, Edelstahl A2
Länge: 0,385 m

Sie benötigen noch zusätzlich die Universal-Mittel- und Endklemmen,

Vorteile des MiniRail Systems

Das MiniRail Montagesystem für PV-Anlagen von K2 Systems wurde gezielt für Trapezblechdächer entwickelt. Es besticht durch Einfachheit und Universalität. Die wenigen Komponenten ermöglichen einen einfachen und schnellen Wechsel der Modulorientierung.

  • Das innovative Kurzschienensystem ist statisch optimiert. Die Montage erfolgt schnell und einfach.
  • Universelle Modulklemmung und Modulausrichtung: Die universelle Modulklemme ist um 90° drehbar, wodurch die Landscape- und Portrait-Montage als Rastermontage möglich sind.
  • 5° Aufständerung mit MiniFive: Dies führt zu mehr Ertrag durch den optimierten Einstrahlungswinkel und die verbesserte Hinterlüftung.
  • Das Montagesystem ist für Lager und Transport optimiert, so dass Sie eine hohe Planungssicherheit haben.

Technische Daten: MiniRail System

Anwendungsbereich: Schrägdächer mit Trapezblech oder Sandwich-Paneele, Dachneigung: 5?-?75°

Modulorientierung: horizontal oder vertikal

Material: Aluminium (EN AW-6063 T66 / EN AW- 6082 T6); EPDM

Maße MiniRail: 385 mm lang x 85 mm breit x 31 mm hoch

Befestigung: Verschraubung in der Dacheindeckung mit gewindeformenden Dünnblechschrauben

Aufständerung mit MiniFive: ca. 5°

Voraussetzungen:

  • Blechstärken: = 0,5 mm (Stahl und Aluminium)
  • Sandwich-Paneele: Freigabe des ­Herstellers erforderlich
  • Ebene Auflage um das Bohrloch: Ø = 20mm
  • Rahmenhöhe Module: 30-50mm
  • Sickenbreite: mindestens 22mm(Ausgabe des projektspezifischen Mindestmaßes im Base On Report)
  • Hochsickenabstand: 101-350mm ­ab­hängig von Sickenbreite

K2 Base: Planen Sie Ihr Montagesystem online

Mit der kostenlosen Online-Software K2 Base können Sie Ihr Montagesystem bequem online planen. Die Software ist stets aktuell und plattformunabhängig über Ihren Internet-Browser nutzbar.

Die Planungsgrundlage sind Satellitenbilder von Google Maps. Zudem stehen Ihnen grafische Zeichenwerkzeuge für Dächer und Modulfelder sowie eine genaue Lasten- und Ballastplanung zur Verfügung. Am Ende erhalten Sie einen Projektplan als PDF, der unter anderem die Projektdaten, den Montageplan, die Artikelliste und den statischen Nachweis enthält.

Sie können als unser Kunde bei "Firma" einfach "inutec solarcenter" bei der Base-Anmeldung eintragen.

Downloads - K2 Systems Montagesystem Trapezblech

PDF LogoDatenblatt - Minirail System (PDF, 601 KB)
