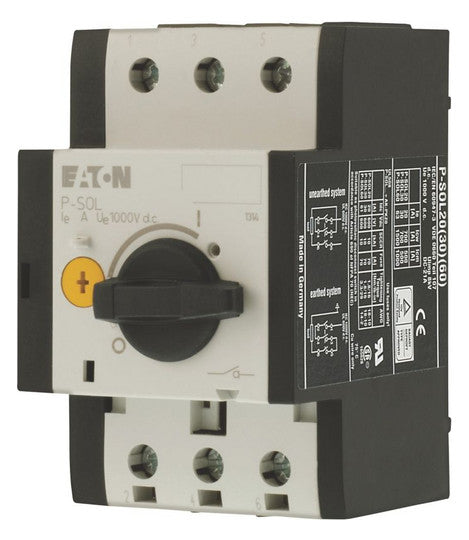

EATON P-SOL20 DC-Lasttrennschalter 20A für 1 String

EATON P-SOL20 DC-Lasttrennschalter, 20 A / 1.000 V DC, 2-polig

Ein speziell für Photovoltaikanwendungen entwickelter DC-Lasttrennschalter zur sicheren und normkonformen Unterbrechung von Solar-Strings. Ausgelegt für bis zu 20 A bei 1.000 V DC gemäß IEC/EN 60947‑3.

Technische Highlights

• Max. Spannung: 1.000 V DC

• Nennstrom: 20 A (DC-PV1 / DC‑21A)

• Polzahl: 2‑polig, ideal für PV-String-Trennung

• Schaltzyklen: bis zu 100.000 mechanische, 1.500 elektrische

• Schutzart: IP20 (Frontbereich)

• Betriebsbereich: -25 °C bis +60 °C

• Montage: Standard TS‑35 / DIN‑Schiene, auch bodennah möglich

• Gehäusebreite: 58 mm, Höhe: 93 mm, Tiefe: 76 mm

• Leiterquerschnitte: 1–6 mm² (flexibel mit Aderendhülse)

• Kurzzeitdauerstrom (1 s): 0,36 kA

Einsatzbereich

Ideal geeignet für die sichere Trennung und Wartung von PV-Stringleitungen, zur Integration in Wechselrichter‑Anlagen oder Kontrollkästen. Kompaktes, robustes Gerät mit hoher Zuverlässigkeit für langfristig sichere PV-Systeme.

Normen & Zertifizierungen

• Geprüft nach IEC/EN 60947‑3

• TÜV/UL-zertifiziert (UL 508, CSA‑C22.2)

• Konform mit internationalen Sicherheitsstandards
