Benning PV 2 Set (050427) mit Software, SUN 2 und Tasche

BENNING PV 2 SET (050427)

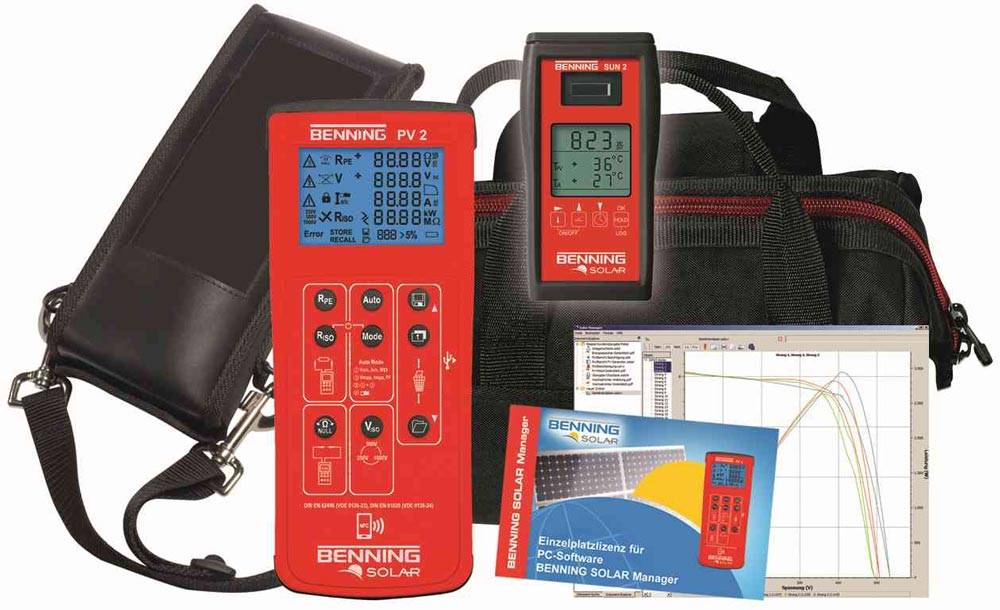

Das Set besteht aus:

1. PV-Installationstester und Kennlinienmessgerät BENNING PV 2 (050422)
2. PC-Software BENNING SOLAR Manager (050423)
3. Einstrahlungs- und Temperaturmessgerät BENNING SUN 2 (050420)
4. Umhängetasche für BENNING PV 2, ermöglicht handfreies Arbeiten (050426)

1. BENNING PV 2

(PV-Installationstester und Kennlinienmessgerät)

Der Benning PV 2 ist ein Photovoltaik-Installationstester und Kennlinienmessgerät für die Inbetriebnahme-, Wiederholungsprüfung und Leistungsbeurteilung von PV-Systemen.

• Prüfung gemäß DIN EN 62446 (VDE 0126-23) und DIN EN 61829 (VDE 0126-24)
• einfach – Bedienung über Tasten mit AUTO-Prüfablauf
• schnell – Prüfung in wenigen Sekunden
• sicher – Kontaktierung über PV-Steckverbinder

Vor der Inbetriebnahme und bei Wiederholungsprüfungen muss eine Photovoltaikanlage gemäß DIN EN 62446 (VDE 0126-23) sicherheitstechnisch geprüft und dokumentiert werden. Ferner sind auch nach Reinigungs- und Wartungsarbeiten elektrische Messungen sinnvoll, um weiterhin eine optimale und möglichst verlustarme Funktion der Photovoltaikanlage zu garantieren.

Die Prüfung umfasst die Durchgängigkeitsprüfung der Schutz- und Potentialausgleichsleiter zwischen PV-Generator und Haupterdungsklemme, Messung der Leerlaufspannung und des Kurzschlussstromes im PV-Strang sowie des Isolationswiderstandes zwischen den aktiven DC-Leitern (+ / -) des PV-Generators und Erde. Der BENNING PV 2 verwendet berührungsgeschützte Messleitungen mit standardisierten Steckverbindern zum direkten Anschluss an PV-Module oder Stränge. Der automatische Prüfablauf warnt vor falscher DC-Polarität und übernimmt alle notwendigen Beschaltungen für die sichere Messung.

Das Messen der Strom-Spannungs-Kennlinie am Einsatzort gemäß DIN EN 62446 (VDE 0126-23) ist ein praktisches Verfahren zur Leistungsbeurteilung von Photovoltaikanlagen. Die gemessenen I-U-Kennlinien werden über Auswertetools, wie der PC-Software BENNING SOLAR Manager und der Android APP BENNING PV Link, auf STC-Bedingung (Standard Test Conditions) umgerechnet, und können über eine integrierte PV-Moduldatenbank mit den nominalen PV-Moduldaten des Herstellers verglichen werden. Abweichungen und Leistungsminderungen werden eindeutig erkannt und können entsprechend dokumentiert werden. Weiterhin gibt der Verlauf einer I-U-Kennlinie hilfreiche Aufschlüsse über den Zustand einer PV-Anlage und weist auf mögliche Fehler hin.

All diese Prüfungen können einfach und schnell sowie zuverlässig und sicher mit dem Photovoltaik-Installationstester und Kennlinienmessgerät BENNING PV 2 durchgeführt werden. Dieses Gerät wird dem Solarteur, Photovoltaik-Sachverständigen sowie Service-, Reinigungs- und Wartungsteams empfohlen.

Leistungsmerkmale

• verständliche und eindeutige Anzeige aller Messergebnisse
• gefahrlose Messverbindung selbst bei Energielieferung der PV-Anlage
• automatische Prüfablaufe zur Kennlinienmessung mit oder ohne RISO-Prüfung
• Anzeige von Uo/c, Umpp, Is/c, Impp, Füllfaktor (FF) und RISO mit gut/schlecht Anzeige
• Isolationsmessung mit 250 V, 500 V und 1000 V Prüfspannung
• separate Isolationswiderstandsmessung über 4 mm Messleitungen zur Prüfung für PV-Kabel, etc.
• automatische Anzeige der Spannungspolarität mit akustischer/ visueller Warnung bei Falschpolung
• Nullabgleich der Messleitungen, damit diese den Messwiderstand nicht beeinflussen
• Messwertspeicher für 999 Displayanzeigen (PV-Stränge)
• USB-Schnittstelle und Downloadsoftware BENNING SOLAR Datalogger für den Messwertdownload im CSV-Format
• integrierte Echtzeituhr zur Speicherung der Messwerte mit Datum- und Zeitstempel
• Funkanbindung „WirelessSunLink“ an Einstrahlungs- und Temperaturmessgerät BENNING SUN 2
• direkter Anschluss an alle PV-Module mit MC4- oder „Sunclix“-Steckverbinder
• einfache Handhabung für netzunabhängige und mobile Prüfungen
• LC-Display mit Hintergrundbeleuchtung
• automatische Abschaltung (individuell einstellbar von 1 bis 10 Minuten)
• die Prüfung kann sich auf PV-Module, PV-Stränge oder die komplette PV-Anlage beziehen
• kostenlose App BENNING PV Link (Android-Gerät mit NFC erforderlich)

Messfunktionen

• Schutzleiterwiderstandsmessung mit 200 mA Prüfstrom
• Leerlaufspannungsmessung (Uo/c) der Solarmodule / PV-Stränge bis 1000 V DC
• sichere und für den Anwender gefahrlose Kurzschlussstrommessung (Is/c) bis 15 A DC über eine interne Beschaltung
• Isolationswiderstandsmessung zwischen den kurzgeschlossenen aktiven DC-Leitern (+/-) und Erdung mit einstellbarer Prüfspannung (250 V, 500 V, 1000 V)
• Separate zweipolige Isolationswiderstandsmessung über 4 mm Messleitung bis 300 MOhm
• Messung der Strom-Spannungs-Kennlinie (I-U) und Leistungskennlinie (P-U)
• Anzeige von Spannung (Umpp), Strom (Impp) am Maximum Power Point (mpp) sowie Füllfaktor (FF)
• Funktionstest durch Strommessung bis 40 A AC / DC (optional Stromzangenadapter BENNING CC 3)
• Anzeige und Speicherung der solaren Einstrahlung (W/m²) und der PV-Modul- / Umgebungstemperatur (via BENNING SUN 2)

Software: Benning Solar Datalogger

• Download der Messwerte aus BENNING PV 2 im csv-Format
• Weiterverarbeitung der Messwerte in MS Excel® möglich
• Kostenlos im Lieferumfang (CD-Rom) und als Download verfügbar.

App: Benning PV Link

• Android-Gerät mit NFC-Schnittstelle erforderlich
• Darstellung der gemessenen  I-U-Kennlinie (Strom-Spannung)  und der P-U-Kennlinie (Leistung-Spannung) in einem Kennliniendiagramm
• Umrechnung  auf STC-Bedingung (Standard Test Conditions) und Vergleich mit der nominalen Kennlinie des PV-Modulherstellers über eine integrierte PV-Moduldatenbank
• Dokumentation der Leistungsdaten des PV-Generators mit Angabe von Pmpp, Uoc, Umpp, Isc, Impp, Füllfaktor, Temperatur und der solaren Einstrahlung
• Foto-Funktion zur Dokumentation von Sachmängel oder Identifizierung der Messstelle
• Kennliniendaten können projektbezogen gespeichert und per E-mail als PDF-Prüfbericht exportiert werden
• Kostenlos im Android Playstore für BENNING PV 2 verfügbar

2. BENNING SOLAR Manager

(PC-Software)

Der Benning Solar Manager ermöglicht mit dem BENNING PV 2 die Prüfberichterstellung sowie die Dokumentation gemäß den Normen DIN EN 62446 (VDE 0126-23) und DIN EN 61829 (VDE 0126-24).

• Dokumentation der gemessenen I-U-Kennlinien (Strom-Spannung) und der P-U-Kennlinien (Leistung-Spannung) des BENNING PV 2
• Umrechnung auf STC-Bedingung (Standard Test Conditions) und Vergleich mit der nominalen Kennlinie des PV-Modulherstellers über eine integrierte PV-Moduldatenbank
• Prüfberichterstellung und Dokumentation der Leistungsdaten des PV-Generators: Pmpp, Uoc, Umpp, Isc, Impp, Füllfaktor, Temperatur und der solaren Einstrahlung

3. BENNING SUN 2

(Einstrahlungs- und Temperaturmessgerät)

Anwendung

Ideal zur Planung, Inbetriebnahme- und Wiederholungsprüfung von netzgekoppelten PV-Systemen gemäß DIN EN 62446 (VDE 0126-23) sowie zur Prüfung von thermischen Solaranlagen. Geeignet für Solarteure (Erstinbetriebnahme, Wiederholungsprüfung, Fehlersuche, Wirtschaftlichkeitskontrolle), Photovoltaik-Sachverständige sowie Service- und Wartungsteams.

Leistungsmerkmale

• universelles 4-in-1 Messgerät für alle Prüfungs- und Wartungsarbeiten sowie zur Wirtschaftlichkeitskontrolle von PV-Systemen und thermischen Solaranlagen
• kalibrierte Photovoltaik-Referenzzelle zur präzisen Messung der solaren Einstrahlung (Bestrahlungsstärke)
• genaue und reproduzierbare Temperaturmessung über Präzisionssensoren
• Datenlogger-Funktion mit einstellbarer Abtastrate (1 Min. bis 60 Min.) zur Speicherung von 5.000 Datensätzen, bestehend aus Bestrahlungsstärke, Modul-/Umgebungstemperatur und Datum-/Zeitstempel
• integrierte Echtzeituhr
• USB-Schnittstelle und Downloadsoftware zur Prüfprotokollerstellung in MS Excel^®
• HOLD-Funktion zur Displayspeicherung
• automatische Abschaltung nach 2 Minuten
• stromsparender Bereitschaftsmodus im Datenloggerbetrieb
• handliche und robuste Gehäuseausführung

Messfunktionen

• solare Einstrahlungsmessung in W/m² oder BTU/h/ft²
• 2-Kanal-Temperatursensor zur Messung der Modul- und Umgebungstemperatur
• digitaler Kompass zur Bestimmung der Himmelsrichtung
• Neigungswinkelmesser zur Bestimmung der Dach-/ Modulneigung

4. Umhängetasche für BENNING PV 2

Die Umhängetasche ist ebenfalls im Bennning PV 2 Set enthalten. Sie ermöglicht handfreies Arbeiten an schwer zugänglichen und gefährlichen Messstellen.
